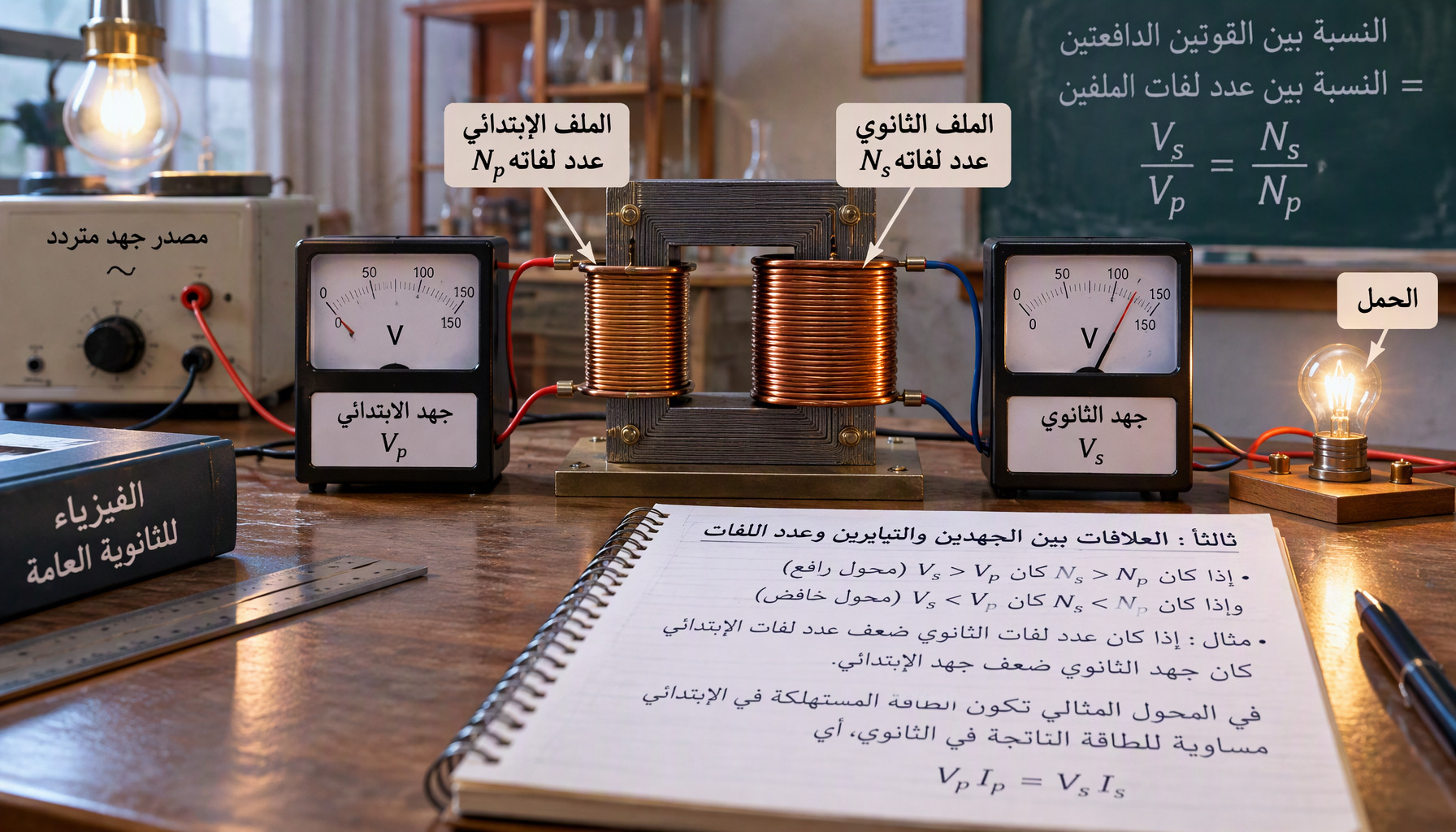

العلاقات بين الجهدين والتيارين وعدد اللفات

العلاقة بين الجهدين

• بقسمة علاقة الثانوي على علاقة الابتدائي (مع افتراض أن كل الفيض يقطع الملفين) نحصل على:

\[\begin{gathered}\dfrac{V_{s}}{V_{p}} = \dfrac{N_{s}}{N_{p}}\end{gathered}\]

• النسبة بين القوتين الدافعتين = النسبة بين عدد لفات الملفين.
• إذا كان Nₛ > Nₚ كان Vₛ > Vₚ (محول رافع)، وإذا كان Nₛ < Nₚ كان Vₛ < Vₚ (محول خافض).
• مثال: إذا كان عدد لفات الثانوي ضعف عدد لفات الابتدائي كان جهد الثانوي ضعف جهد الابتدائي.

العلاقة بين شدتي التيار

• في المحول المثالي تكون الطاقة المستهلكة في الابتدائي مساوية للطاقة الناتجة في الثانوي، أي قدرة الدخل = قدرة الخرج:

\[\begin{gathered}V_{p} I_{p} = V_{s} I_{s}\end{gathered}\]

• ومنها:

\[\begin{gathered}\dfrac{I_{s}}{I_{p}} = \dfrac{V_{p}}{V_{s}} = \dfrac{N_{p}}{N_{s}}\end{gathered}\]

• شدة التيار في أي ملف تتناسب عكسيًا مع عدد لفاته.
• فالمحول الرافع للجهد يكون خافضًا للتيار، والمحول الخافض للجهد يكون رافعًا للتيار.
• مثال: إذا كان عدد لفات الثانوي ضعف الابتدائي فإن تيار الثانوي نصف تيار الابتدائي.

ملخص المقارنة

وجه المقارنة	المحول الرافع للجهد	المحول الخافض للجهد
عدد اللفات	Nₛ > Nₚ	Nₛ < Nₚ
جهد الثانوي	أكبر من جهد الابتدائي	أقل من جهد الابتدائي
تيار الثانوي	أقل من تيار الابتدائي	أكبر من تيار الابتدائي
مكان الاستخدام	عند محطات توليد الكهرباء	عند مناطق التوزيع والاستهلاك
سُمك سلك الملف الثانوي	رفيع نسبيًا	سميك نسبيًا
